6t/H van de de Granulatorbal van de meststoffenschijf van de de Vormmeststof de Productiemateriaal

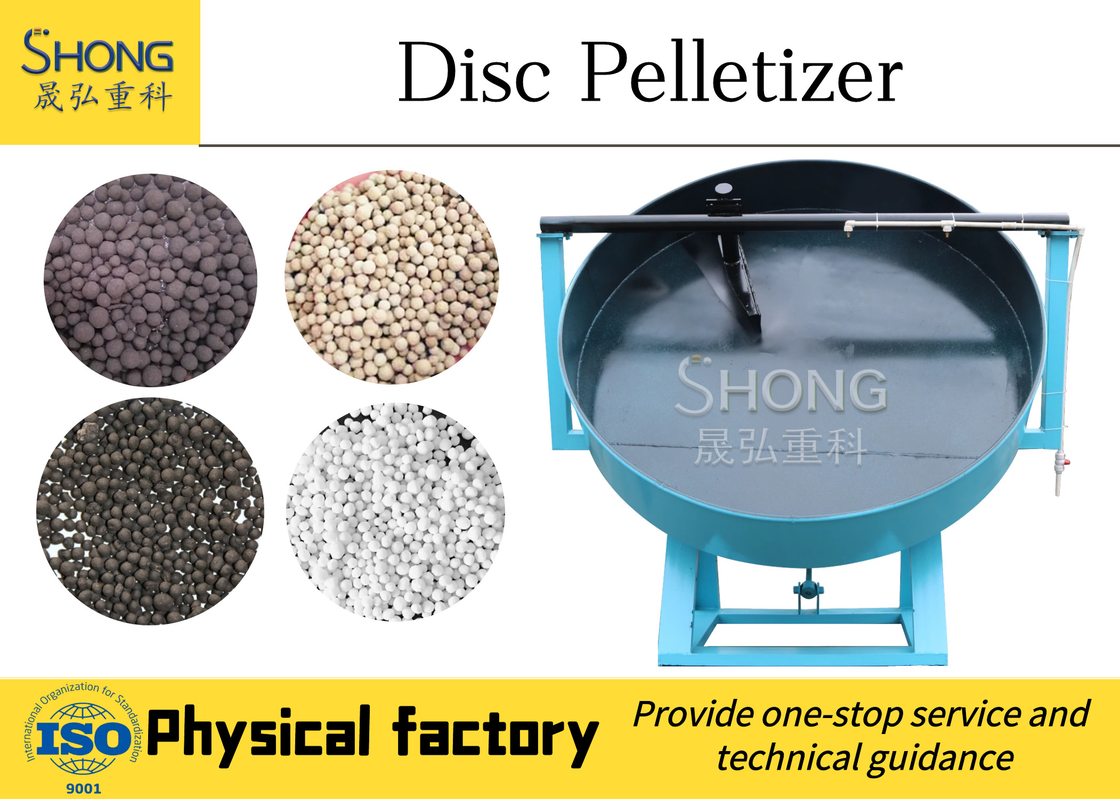

Speldgranulator voor meststofproductieapparatuur

Introduceer:

In deze serie schijfgranulatoren neemt de hoek van de granulatieschijf een integrale boogstructuur aan en kan de granulatiesnelheid meer dan 93% bereiken.De reducer en de motor worden aangedreven door een flexibele riemHet dikker, zwaarder en stevigere basisontwerp vereist geen ankerbouten om het te bevestigen en het draait soepel.Het hoofdversnelling van de granulator neemt hoogfrequente afzuigen, waardoor de gebruiksduur wordt verlengd. Dit oppervlak heeft uniforme materialen en een hoge korreltempo.worden goed ontvangen door de gebruikers en zijn ideale producten voor gebruikers om uit te kiezen.

Werkingsbeginsel:

Het werkingsprincipe van deze serie producten is: de hoofdmotor aandrijft de katrolen en de riem, en de tandwiel wordt aangedreven door de reducer.Het kleine en het grote tandwiel dat aan de onderkant van de schijf is bevestigd, zijn gesplitstDe grote tandwiel wordt via een professioneel ontworpen kegelgat op de granulatieplaat gemonteerd die op de frame-instelplaat is bevestigd.Na het continu draaien van de korrelschaal, in combinatie met een spuitapparaat, worden de materialen gelijkmatig aan elkaar gebonden, waardoor een bolvormige vorm ontstaat.een automatisch voedingssysteem is ontworpen in het bovenste deel van de granulatiebak om te voorkomen dat materialen aan de wand klevenMet de continue rotatie van de motor kan de continue invoer van materialen een massaproductie realiseren om aan de behoeften van de gebruikers te voldoen.

Overzicht van de structuur:

1. Framedeel: aangezien het roterende deel en het roterende deel van het gehele lichaam door het frame worden ondersteund, is de kracht relatief groot.het frame-gedeelte van de machine is gelast met verdikte kanalen staal, en heeft strenge kwaliteitscertificering en specifieke procesvereisten doorstaan om het doel van de machine te bereiken.

2. Het instellen van delen van het transmissieframe en de pelletizingplaat: het belangrijkste onderdeel van de gehele machine is de pelletizingplaat,en het gehele zwaartepunt van de pelletizingplaat is op het instelende deel geplaatstDaarom neemt ons bedrijf speciaal het lassen van medium koolstof staal plaat en kanaal staal. worden. en door middel van strikte kwaliteitscontrole en specifieke procesvereisten,om het doel van deze machine te bereiken.

3Het transmissie-onderdeel: de hele machine, het transmissie-onderdeel is uitstekend en belangrijk, en het werk van de hele machine wordt hiervandaan uitgevoerd.De hoofdmotor en de reducer die op het transmissieverstelframe zijn gemonteerd, zijn van betrouwbare kwaliteit. De motor stuwt de riem katrolen, V-gordel, reducer, en pinion. De pinion draait de grote tandwiel op de pelletizing schijf om de pelletizing schijf te laten werken.De grote en kleine tandwielen zijn allemaal hoogfrequentie gehard.De hele pelletizeringsschijf is bevestigd aan een op de regelasschijf gemonteerde materiële hoofdas. Het verbindende deel van de schachtkop is conisch bevestigd.wat het ontwerp redelijker maakt.

4. Granulatieschijf: de hoek van de granulatieschijf van deze machine neemt de boogstructuur van de gehele machine aan en de granulatiesnelheid kan 93 of meer bereiken.De granulatieschijf is voorzien van drie ontladingspoorten., wat geschikt is voor intermitterende productiewerkzaamheden en de arbeidsintensiteit aanzienlijk vermindert. De bodem van de pelletizing schijf is versterkt door meerdere stralende stalen platen, die sterk en duurzaam is zonder vervorming.

5. Automatisch materiaalreinigingsapparaat: dit onderdeel wordt boven de pelletizeringsschijf in een lagere raamvorm gemonteerd met daarop een automatisch materiaalreinigingsbord,Zodat het materiaal plakken aan de muur tijdens het productieproces verbetert de gebruiksduur van de machine en ook bespaart arbeid.
